東芝:産業用機器の高効率化、高電力密度化に貢献する650V耐圧第3世代SiC MOSFETのDFN8×8パッケージ製品発売について

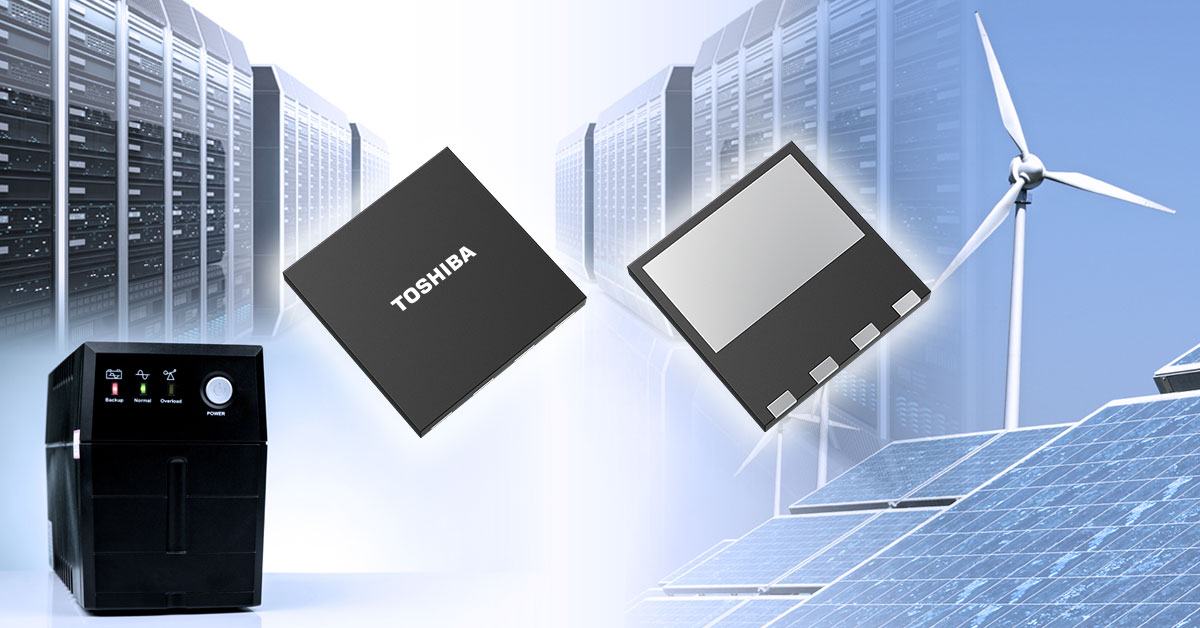

川崎--(BUSINESS WIRE)--(ビジネスワイヤ) -- 東芝デバイス&ストレージ株式会社は、スイッチング電源や太陽光発電用インバーターなどの産業用機器向けに、当社最新[注1]第3世代シリコンカーバイド (SiC) MOSFETチップを小型DFN8×8パッケージに搭載した、650V耐圧の4製品「TW031V65C」、「TW054V65C」、「TW092V65C」、「TW123V65C」を製品化しました。本日から量産出荷を開始します。

新製品は、第3世代SiC MOSFETで当社初の小型面実装パッケージのDFN8×8を採用しています。従来のリード挿入型パッケージのTO-247、TO-247-4L(X)パッケージに比べ体積が90%以上削減されており、機器の電力密度の向上に貢献します。
また、面実装によりリード挿入型より寄生インピーダンス[注2]成分が小さくなり、スイッチング損失を低減します。さらに、4端子タイプ[注3]であるため、ゲートドライブ用の信号ソース端子をケルビン接続することで、パッケージ内部にあるソースワイヤのインダクタンスによるスイッチングへの影響を小さくでき、高速スイッチング性能を実現します。これにより、TW054V65Cの場合、当社既存製品[注4]と比べてターンオン損失を約55%、ターンオフ損失を約25%低減[注5] することができ、機器の電力損失の低減に貢献します。

当社は、今後も機器の電力の高効率化と大容量化に貢献する製品ラインアップを拡充していきます。

[注1] 2025年5月現在。
[注2] 抵抗、インダクタンスなど。
[注3] FETチップに近い位置に信号用のソース端子が接続されている製品。
[注4] 650V第3世代SiC MOSFETで耐圧、オン抵抗が同等で、TO-247パッケージのケルビン接続非対応製品。
[注5] 2025年5月現在、当社実測値。 (当社HPに掲載の本ニュースリリースにて図1をご参照ください。)

応用機器

  • スイッチング電源(データセンターなどのサーバー、通信機器など)
  • EV充電スタンド
  • 太陽光発電用インバーター
  • 無停電電源装置 (UPS)

新製品の主な特長

  • 表面実装(DFN8×8)パッケージを採用:機器の小型化、実装工程の自動化が可能。低スイッチング損失。
  • 当社第3世代SiC MOSFET
  • ドリフト抵抗とチャネル抵抗比の最適化による、ドレイン・ソース間オン抵抗の良好な温度依存性。
  • ドレイン・ソース間オン抵抗×ゲート・ドレイン間電荷量が低い。
  • 順方向電圧(ダイオード)が低い:VDSF=-1.35V(typ.) (VGS=-5V)

新製品の主な仕様

(特に指定のない限り、Ta=25℃)

品番

TW031V65C

TW054V65C

TW092V65C

TW123V65C

パッケージ

名称

DFN8×8

サイズ (mm)

Typ.

8.0×8.0×0.85

絶対最大定格

ドレイン・ソース間電圧 VDSS (V)

650

ゲート・ソース間電圧 VGSS (V)

-10~25

ドレイン電流 (DC) ID (A)

Tc=25°C

53

36

27

18

電気的

特性

ドレイン・ソース間オン抵抗 RDS(ON) (mΩ)

VGS=18V

Typ.

31

54

92

123

ゲートしきい値電圧 Vth (V)

VDS=10V

3.0~5.0

ゲート入力電荷量 Qg (nC)

VGS=18V

Typ.

65

41

28

21

ゲート・ドレイン間電荷量 Qgd (nC)

VGS=18V

Typ.

10

6.2

3.9

2.3

入力容量 Ciss (pF)

VDS=400V

Typ.

2288

1362

873

600

順方向電圧 (ダイオード) VDSF (V)

VGS=-5V

Typ.

-1.35

在庫検索&Web少量購入

Buy Online

Buy Online

Buy Online

Buy Online

関連コンテンツ

第3世代SiC MOSFET の特長
FAQ SiC MOSFET
SiC MOSFETとSi IGBTの損失比較
SiC MOSFET 絶対最大定格 と 電気的特性

新製品の詳細については下記ページをご覧ください。
TW031V65C
TW054V65C
TW092V65C
TW123V65C

当社のSiCパワーデバイスの詳細については、下記ページをご覧ください。
SiCパワーデバイス

オンラインディストリビューターが保有する当社製品の在庫照会および購入は下記ページをご覧ください。
TW031V65C
Buy Online

TW054V65C
Buy Online

TW092V65C
Buy Online

TW123V65C
Buy Online

* 社名・商品名・サービス名などは、それぞれ各社が商標として使用している場合があります。
* 本資料に掲載されている情報 (製品の価格/仕様、サービスの内容及びお問い合わせ先など) は、発表日現在の情報です。予告なしに変更されることがありますので、あらかじめご了承ください。
